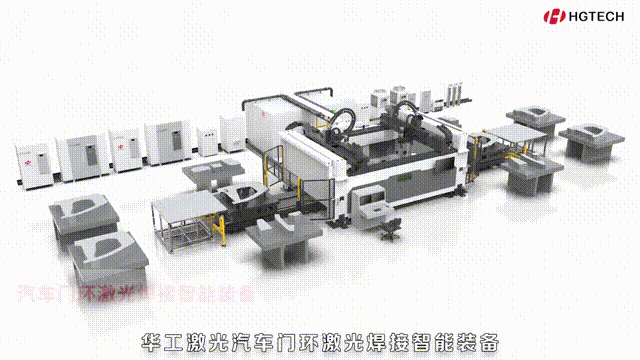

汽車一體化門環激光焊接智能裝備

您的位置 : 首頁/ 産品中心 /激光焊接裝備 /激光門環拼焊智能裝備

産品配置
性能參數
産品視頻
樣品展示
在線咨詢

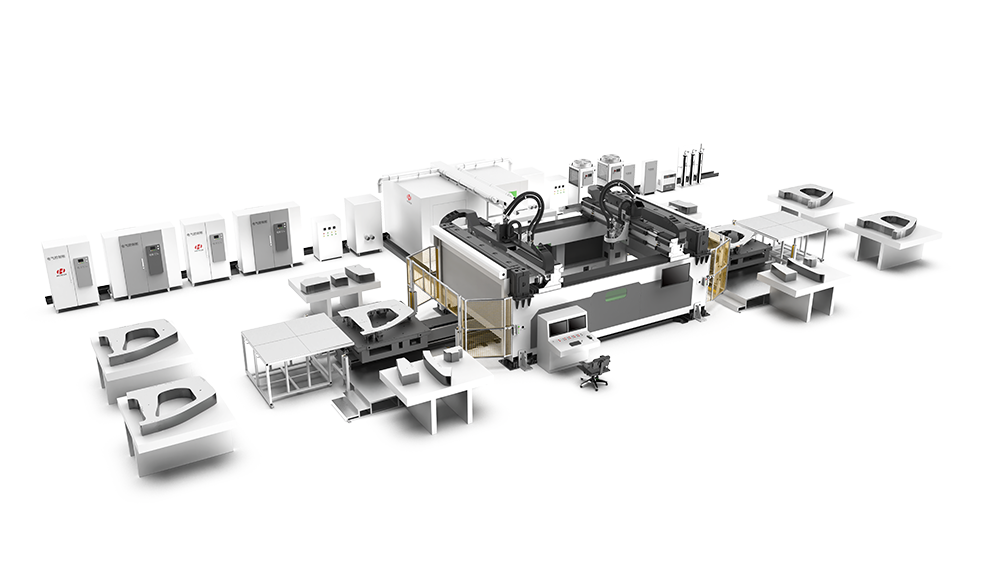

高擴展性，一機多用，實現低成本、高質量、高節拍的連續生産

該焊接系統可擴展全自動上下料系統、全自動工件裝夾具定位系統，移動料庫、在線焊縫質量檢測、在線打标、在線翻面等功能。配合光纖焊接頭、焊縫跟蹤系統，實現低成本、高質量、高節拍的連續生産。

省時、省人、省力、省錢，可實現多種焊接應用+多種組合拼焊+多種生産方式

具備無塗層及薄厚塗層，不填絲及填絲激光焊接多種應用；可實現等厚及不等厚，等強及不等強闆的多種組合激光拼焊；可匹配手動，半自動及全自動生産線，實現單雙門環的生産。

材料利用提升15%，零件重量減輕20%，焊接合格率高達99%

焊接面光滑平整，材料利用率高，焊接合格率高。在增加車身剛度，提高汽車安全性能的同時，提升汽車輕量化效果。

性能參數

名稱		指标
X1、X11、X2、X12軸龍門焊接軸	行程	≥1500mm
	最大速度	60m/min
	定位精度	0.06mm
	重複定位精度	0.04mm
Y1、Y2軸焊接軸	行程	≥2200mm
	最大速度	60m/min
	定位精度	0.06mm
	重複定位精度	0.04mm
Z1、Z2軸焊接軸	行程	≥120mm
	最大速度	20m/min
	定位精度	0.06mm
	重複定位精度	0.04mm
X3、X4軸焊裝夾具平台移動軸	行程	≥6000mm
	最大速度	80m/min
	定位精度	0.06mm
	重複定位精度	0.04mm
A2、A3軸焊接頭旋轉軸軸	行程	≥±115°
	最大線速度	50m/min
	分度定位精度	±20″
	分度重複定位精度	±15″
Y軸（焊縫跟蹤補償軸）	行程	±15mm
	最大速度	20m/min
	定位精度	0.03mm
	重複定位精度	0.02mm
設備加工能力	材質	碳鋼闆，鍍鋅闆、鋁矽塗層闆
	厚度	0.8mm～3.2mm
	焊接工藝	激光填絲焊、激光自熔焊
	焊接速度	4000mm/min～11000 mm/min
	最大工件尺寸	3200mmx2200mm
電源參數	相數	3
	電源額定電壓	380V
	頻率	50Hz
	防護等級	IP54
重量與尺寸	整機質量	≤20000kg
重量與尺寸	占地面積	33000mmx16500mmx4200mm

産品視頻

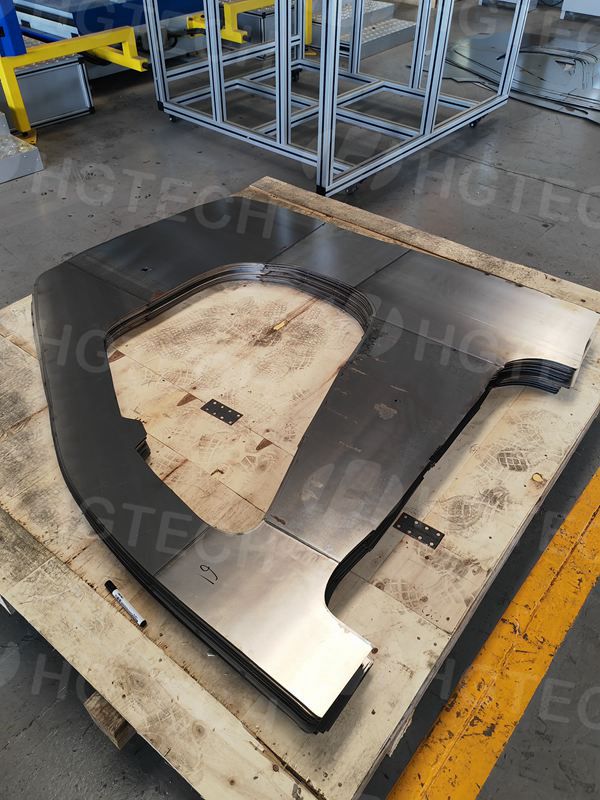

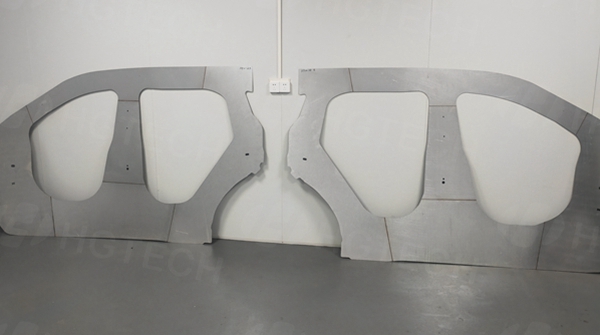

樣品展示
